万川工程案例
目前该印刷公司采用的是UV光解净化器,由于风机选型不合理,排风量小,处理设备体积偏小,净化过滤风速太快,阻力偏大,导致整个系统排风不畅,出现窜风现象。为响应环保要求,最大限度减少环境污染,对此我们万川环保公司为其提供废气处理设施提标改造解决方案。
根据该印刷公司提供的相关资料及我司技术人员现场勘查,结合我司在同类型废气治理工程的成功经验,我们为其新增一套蜂窝活性炭吸附塔。

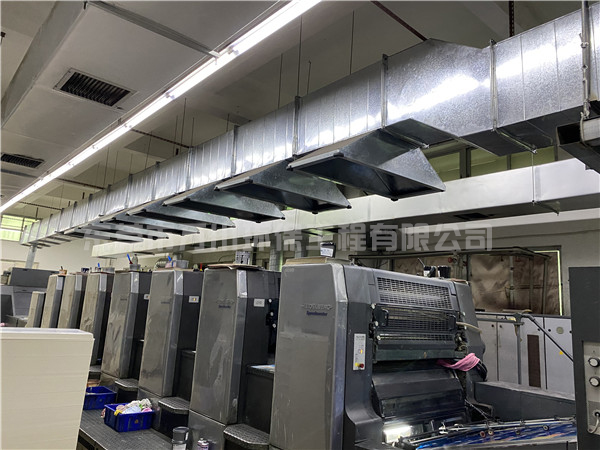

该印刷公司生产工艺有印刷工艺、复合工艺。生产过程的VOCs排放环节主要为印刷生产过程的调墨、印刷和复合生产过程的涂布、复合。具体的生产过程VOCs产排污环节如下图所示。

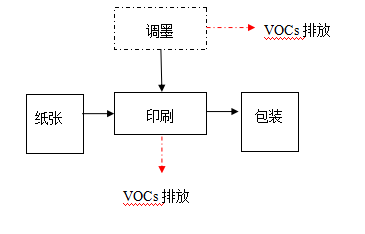

VOCs排放示意图

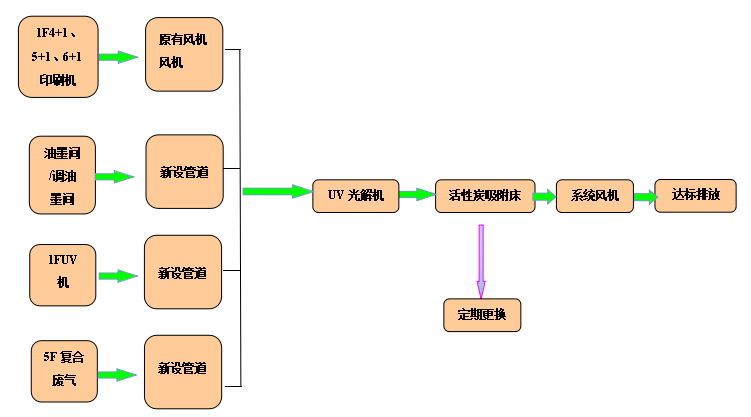

印刷废气处理流程图
蜂窝活性炭吸附塔是利用活性炭的多孔性,存在吸引力的原理而设计的。由于活性炭表面存在着未平衡饱和的分子力或化学键力,因此当活性炭与废气接触时,就能吸附废气分子,从而达到净化的作用。

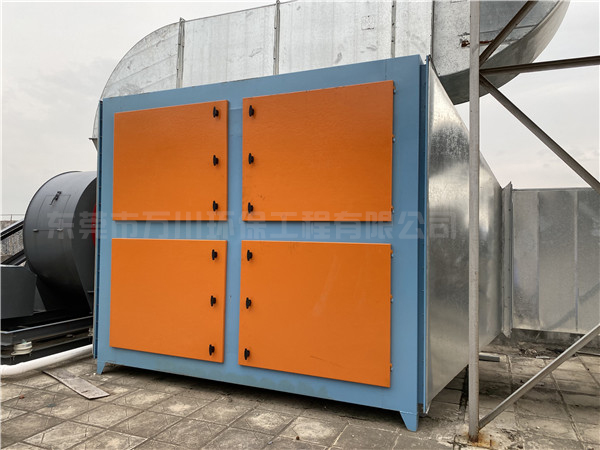

活性炭吸附塔实拍(一)

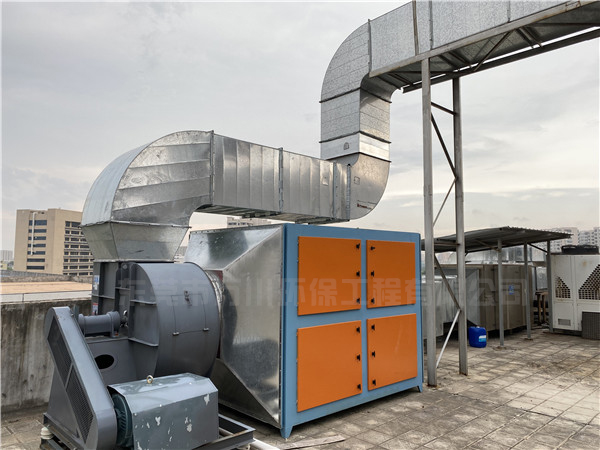

活性炭吸附塔实拍(二)

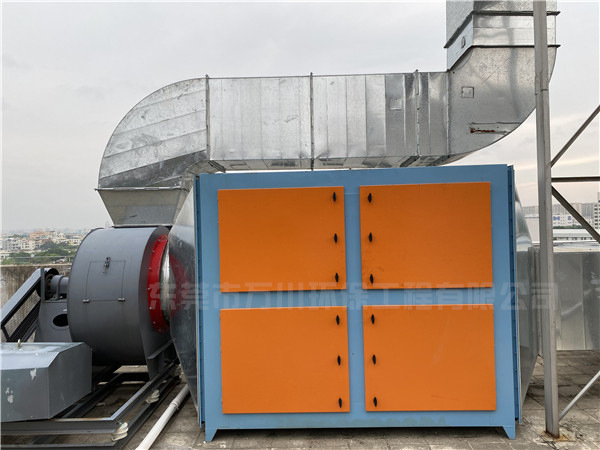

活性炭吸附塔实拍(三)
塔体设计交流错位过风,过风面积大,阻力较小,采用抽屉式设计,更换活性炭非常方便,且流速均匀,吸附效率高。该工程中采用了蜂窝活性炭,对比传统颗粒和块状活性炭,换炭时更加方便。蜂窝活性炭孔隙发达,接触面积大,吸附效果自然就强,同时孔隙有助于空气流通。
经治理后符合广东省《印刷行业挥发性有机化合物排放标准》(DB 44/815-2010)表2中平版印刷第二时段排气筒VOCs排放限值,主要指标如下:
《印刷行业挥发性有机化合物排放标准》(DB44/815-2010)第二时段标准
|
|
|
|
|
|
|
|
|
|
|
|
该印刷废气经治理后达到国家和地区的排放标准,印刷废气对环境污染严重,需要寻找有经验的环保公司进行处理,我们万川环保拥有多年的印刷废气处理经验,为印刷企业定制多元化的解决方案。
