产品概述

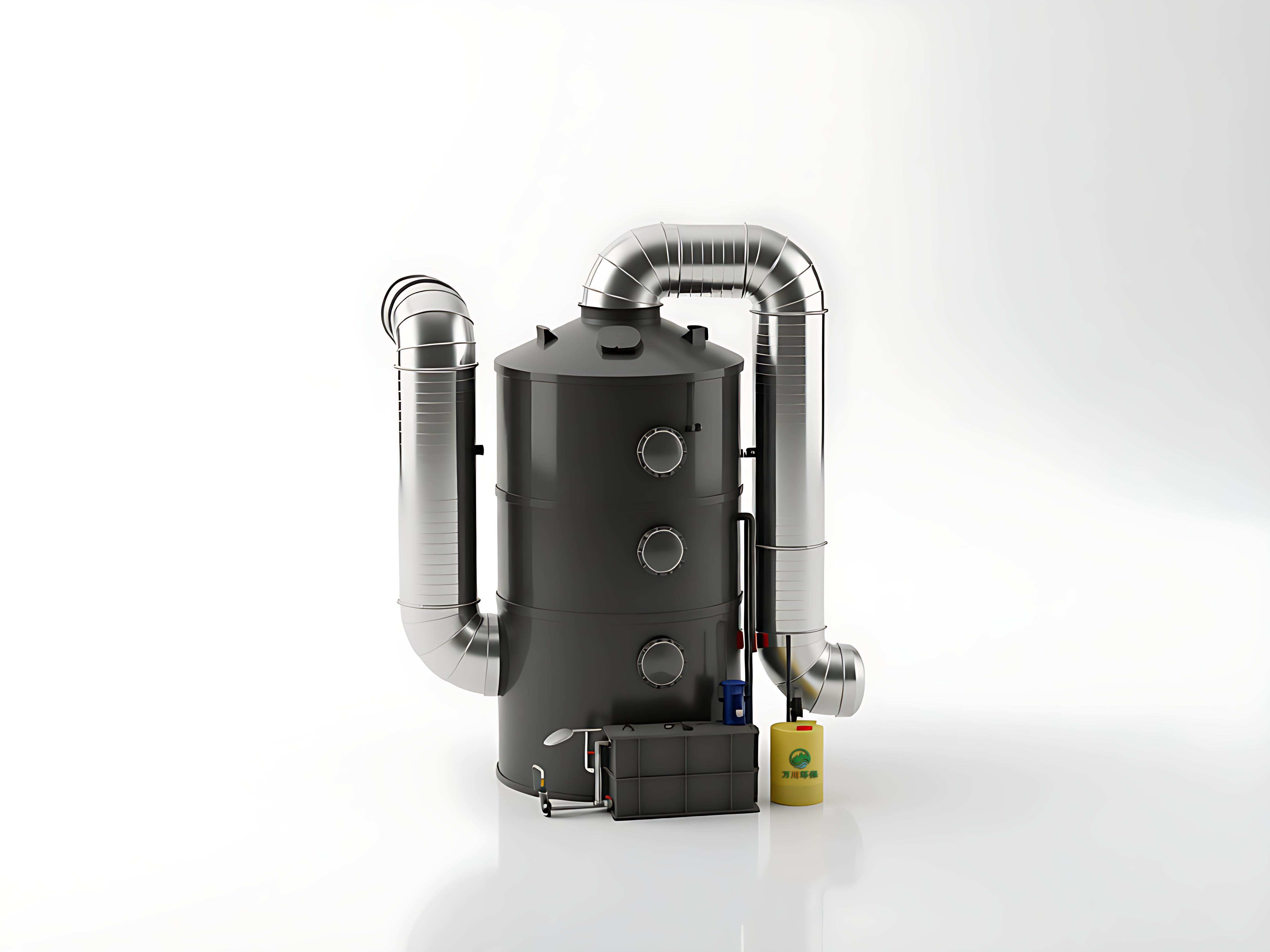

酸碱喷淋塔（酸雾净化塔）是治理酸碱性废气的湿式净化设备。电镀、酸洗、化工等行业产生的盐酸雾、硫酸雾、硝酸雾、氢氟酸雾及碱雾，在塔内与中和液逆向接触、吸收中和，净化后达标排放，是酸碱性废气治理的主流塔器。

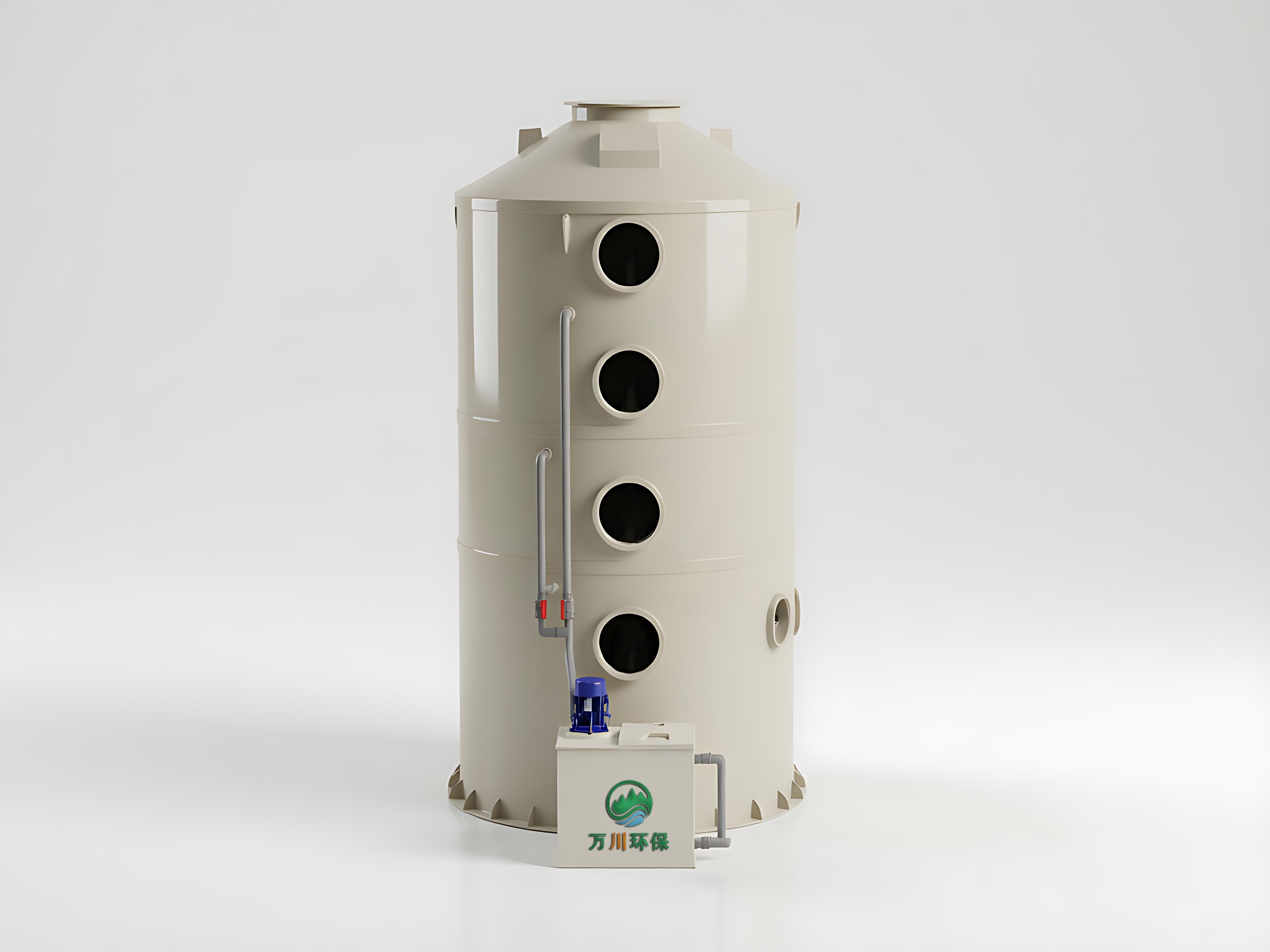

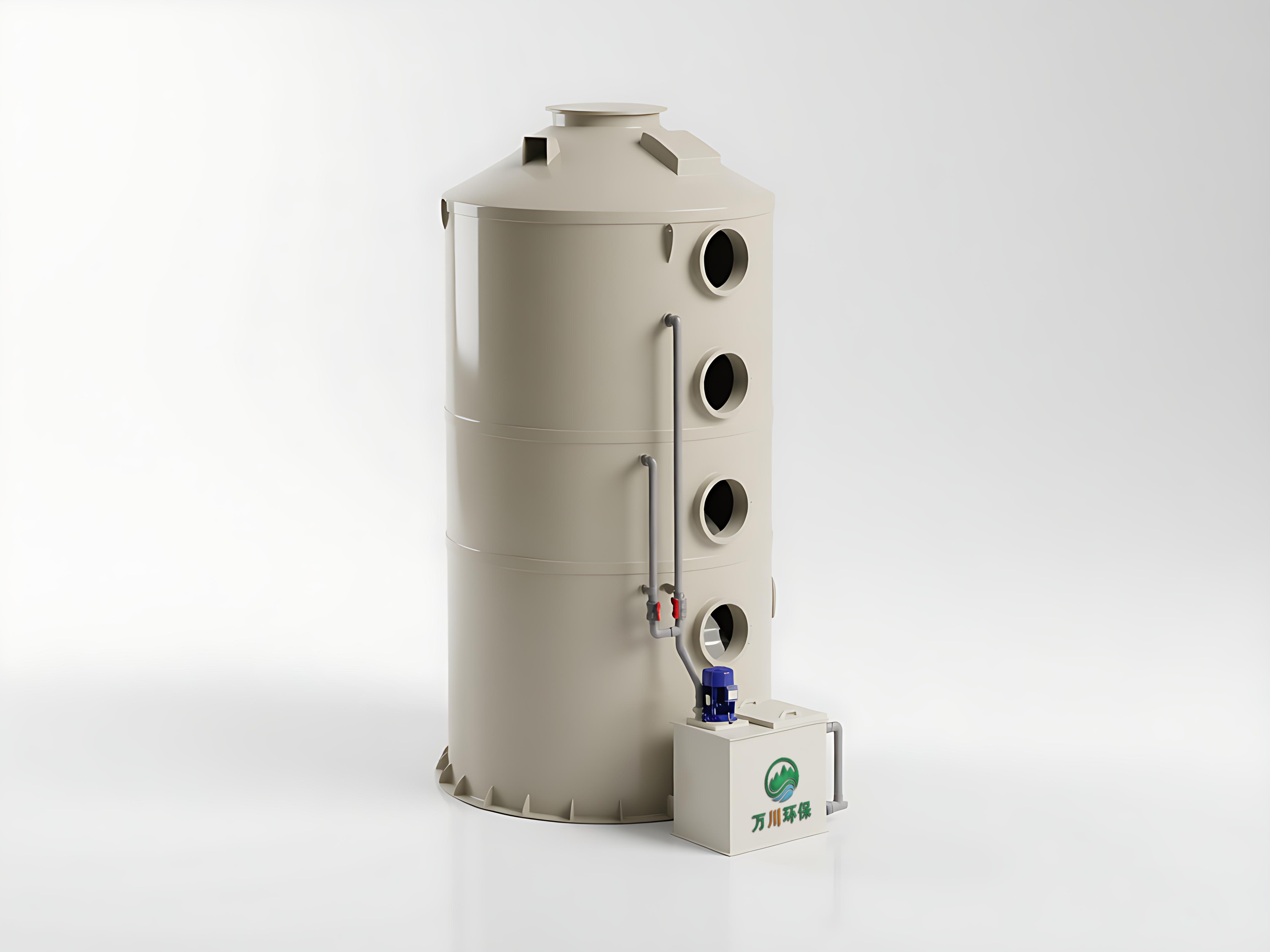

万川环保提供 PP、304 不锈钢、碳钢三种材质系列：PP 系列（PP100~PP300）一体成型、耐腐蚀、造价经济，覆盖 5,000 ~ 50,000 m³/h；钢制系列（Y-H-80~Y-H-400，304 不锈钢 / 碳钢同尺寸双材质）强度高、耐温性好，覆盖 5,000 ~ 90,000 m³/h，按废气成分与工况温度选材。
- 适用行业：电镀与阳极氧化、酸洗磷化、化工制药、电子蚀刻、蓄电池、热镀锌等。
- 适用废气：盐酸雾、硫酸雾、硝酸雾、氢氟酸雾等酸性废气及碱雾、恶臭气体。
- 处理风量：双系列 20 档机型，覆盖 5,000 ~ 90,000 m³/h。
- 配套组合：单塔使用，或多级碱洗、酸洗串联，后端可接湿式静电除雾。
技术原理
酸雾喷淋塔采用气液逆向接触净化：含酸（碱）气体从塔体下部进入后自下而上流动，循环水泵把中和液送到上部喷嘴雾化喷淋，气液两相在填料层充分接触传质，酸碱组分被液滴捕集并中和；净化气再经除雾层脱除夹带水雾，从顶部达标排放。洗涤液回落到底部循环水箱重复使用。
三个核心环节
- 喷淋中和：中和液经喷嘴雾化成细密液滴，与上升气流的酸碱组分发生中和吸收反应。
- 填料接触：立方填料把气液接触面积放大数倍，是保证净化效率的关键段。
- 除雾脱水：除雾层拦下气流夹带的液滴，避免白烟带水、腐蚀后端烟道。
填料吸收工艺
填料吸收是这类塔器的核心工艺段：填料层由大量规整堆放的填料组成，循环液自上而下淋洒，在填料表面形成一层不断更新的液膜；废气穿过填料空隙时被液膜充分润湿接触，酸碱组分在气液两相间完成传质吸收。填料把有限的塔内空间放大成数十倍的气液接触面积，填料层数与用量按废气浓度配置，是决定净化效率的关键。
工艺流程
废气经收集后进入喷淋塔，整体流程如下：
| 序号 | 工序 | 作用 |
|---|---|---|
| 1 | 废气收集 | 集气罩 / 风罩把酸洗槽、反应釜等产废气点集中输送 |
| 2 | 塔底进风 | 含酸（碱）气体由塔体下部进入，自下而上流动 |
| 3 | 喷淋中和 | 循环水泵把中和液送至上部喷嘴雾化，逆向喷淋捕集酸雾 |
| 4 | 填料接触 | 气液在填料层充分接触传质，酸碱组分被吸收中和 |
| 5 | 除雾脱水 | 净化气穿过除雾层，脱除夹带水雾 |
| 6 | 达标排放 | 净化气经顶部排气口达标排放，可接入在线监测 |
| 7 | 循环回用 | 洗涤液回落水箱循环使用，定期检测 pH 补药排污 |
产品特点
PP、304 不锈钢与碳钢怎么选
| 对比项 | PP 系列 | 304 不锈钢 | 碳钢（内防腐） |
|---|---|---|---|
| 耐腐蚀 | 耐酸、碱、盐范围广，盐酸等含氯工况优势明显 | 耐多数酸碱，盐酸及氯离子工况需评估 | 不耐酸碱直触，须做内防腐（环氧 / 衬胶等） |
| 耐温与强度 | 适合常温酸碱雾，高温烟气工况不宜 | 机械强度高、耐温性好，可承压 | 强度最高，配合内防腐可用于较高温度工况 |
| 造价 | 经济 | 较高 | 塔体最低，防腐处理与维护有后续成本 |
| 典型场景 | 电镀酸洗、蚀刻等常温酸碱雾治理 | 高温尾气、有强度与使用寿命要求的工况 | 弱腐蚀工况、除尘洗涤与降温塔（成本优先） |
产品参数
PP 系列标准机型（厂家参数表注明仅供参考，最终配置以工程设计方案为准）：
| 型号 | 塔身外径(mm) | 塔身高度(mm) | 进出风口(mm) | 壁厚(mm) | 防腐水泵 | 处理风量(m³/h) |
|---|---|---|---|---|---|---|
| PP100 | 950 | 3500 | 400 | 6 | 1HP（0.75kW） | 5,000 |
| PP120 | 1200 | 3500 | 400 | 6 | 2HP（1.5kW） | 10,000 |
| PP150 | 1500 | 4200 | 500 | 6 | 3HP（2.2kW） | 15,000 |
| PP180 | 1800 | 4500 | 600 | 8 | 5HP（3.75kW） | 20,000 |
| PP200 | 2000 | 4800 | 700 | 8 | 5HP（3.75kW） | 25,000 |
| PP220 | 2200 | 5100 | 800 | 8 | 7.5HP（5.5kW） | 30,000 |
| PP250 | 2500 | 5500 | 900 | 10 | 7.5HP（5.5kW） | 35,000 |
| PP280 | 2800 | 6000 | 900 | 10 | 10HP（7.5kW） | 40,000 |
| PP300 | 3000 | 6000 | 1000 | 10 | 10HP（7.5kW） | 50,000 |
钢制系列（304 不锈钢 / 碳钢，同尺寸双材质）
| 型号 | 塔身外径(mm) | 塔身高度(mm) | 壁厚(mm) | 水泵功率 | 进出风口 | 填料量(m³/层) | 处理风量(m³/h) |
|---|---|---|---|---|---|---|---|
| Y-H-80 | 800 | 2800 | 1.2 | 1HP（0.75kW） | Φ300 | 2.5 | 5,000 |
| Y-H-95 | 950 | 3200 | 1.2 | 1HP（0.75kW） | Φ400 | 2.5 | 8,000 |
| Y-H-120 | 1200 | 3500 | 1.2 | 2HP（1.5kW） | Φ500 | 3 | 10,000 |
| Y-H-150 | 1500 | 3700 | 1.5 | 2HP（1.5kW） | Φ500 | 3 | 15,000 |
| Y-H-180 | 1800 | 4500 | 1.5 | 3HP（2.2kW） | Φ600 | 3 | 20,000 |
| Y-H-200 | 2000 | 4500 | 1.5 | 5HP（3.75kW） | Φ700 | 3 | 25,000 |
| Y-H-220 | 2200 | 5100 | 1.8 | 5HP（3.75kW） | Φ800 | 3 | 30,000 |
| Y-H-250 | 2500 | 5100 | 1.8 | 7.5HP（5.5kW） | Φ900 | 4 | 35,000 |
| Y-H-280 | 2800 | 5100 | 2.0 | 7.5HP（5.5kW） | Φ1100 | 5 | 45,000 |
| Y-H-300 | 3000 | 6500 | 2.0 | 10HP（7.5kW） | Φ1200 | 6.4 | 60,000 |
| Y-H-350 | 3500 | 6500 | 2.5 | 10HP（7.5kW） | Φ500 | 8.5 | 75,000 |
| Y-H-400 | 4000 | 6800 | 2.5 | 7.5HP×2（11kW） | Φ800 | 11.3 | 90,000 |
适用范围
凡产生酸性、碱性雾滴或可水溶吸收气体的行业，都可以用酸雾喷淋塔治理，典型行业与配置如下：
| 行业 | 典型废气 | 推荐配置 |
|---|---|---|
| 电镀 / 阳极氧化 | 盐酸雾、硫酸雾、铬酸雾 | PP 或 304 喷淋塔，多级碱洗 |
| 五金酸洗磷化 | 盐酸雾、硫酸雾 | PP 喷淋塔 + 干式除雾 |
| 化工 / 制药 | 反应釜酸性尾气、碱雾 | 按温度选 PP 或 304 |
| 电子 / 半导体 | 硝酸、硫酸、氢氟酸雾 | PP 系列多级串联 |
| 蓄电池制造 | 硫酸酸雾 | PP 或 304 喷淋塔 |
| 热镀锌 / 铝氧化 | 盐酸雾、碱雾 | PP 喷淋塔 |
| 实验室 / 检测通风柜 | 低浓度酸碱气体 | 小机型 PP 塔（PP100 / Y-H-80） |
| 污水站 / 垃圾中转除臭 | 硫化氢、氨等恶臭气体 | 化学洗涤（碱洗 / 酸洗）多级塔 |
获取方案与报价
请提供废气成分、浓度、处理风量与进口温度，万川环保工程师会为您评估 PP、304 不锈钢与碳钢系列的适用性，免费出具酸雾喷淋塔选型建议、治理方案与投资报价。
咨询热线：0769-22627330
手机 / 微信：15876993318
